RESULTADOS

Foi realizado um algoritmo em MatLab com vista ao estudo do desempenho de estratégias avançadas de controlo e operação das RD de BT, com foco nos problemas de controlo de tensão em cenários de elevada integração de recursos distribuídos.

Foram analisadas e comparadas duas soluções distintas para o problema de controlo de tensão em redes de BT:

- Caso CT, em que é pressuposto um conhecimento completo da rede de BT e das suas características, permitindo a realização de um controlo do tipo preventivo com base em rotinas de trânsitos de potência trifásicos desequilibrados para identiﬁcar uma série de sinais de controlo para os recursos distribuídos

- Caso CP, em que é admitido um grau de desconhecimento da rede e que se baseia num conjunto de regras simples para actuar nos mesmos recursos

Ambos os casos de estudo foram aplicados num cenário de Sobretensão (Cenário A) e num cenário de Subtensão (Cenário B).

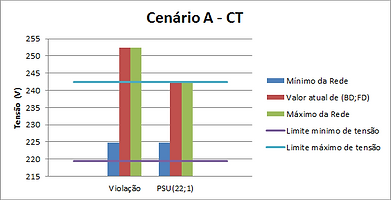

Figura 1 - Evolução das ações de controlo no Cenário A, Caso CT, para BD=22 FD=1.

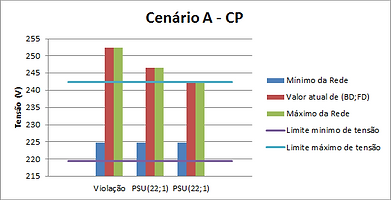

Figura 3 - Evolução das ações de controlo no Cenário A, Caso CP, para BD=22 FD=1.

Figura 2 - Evolução das ações de controlo no Cenário B, Caso CT, para BD=26 FD=2.

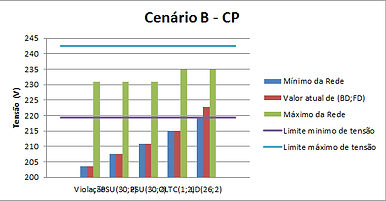

Figura 4 - Evolução das ações de controlo no Cenário B, Caso CP, para BD=26 FD=2.

Conclusões

Através dos resultados obtidos nas várias simulações realizadas conclui-se que este tipo de análise é deveras promissora para estudos futuros sobre o impacto que a introdução de microG causa nos perﬁs de tensão das redes de distribuição de BT.

Com a simulação, avaliação e comparação de todas as estratégias de controlo de tensão a que este trabalho se propôs, foi possível atingir um total funcionamento nos dois casos implementados.

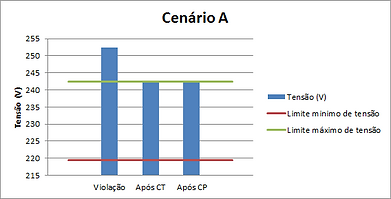

Figura 5 - Exposição de resultados tendo em conta cada Caso em estudo, no Cenário A.

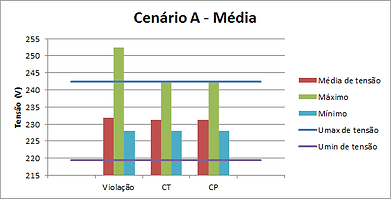

Figura 7 - Evolução dos valores minimo e máximo de tensão de toda a rede durante e após deteção de violação na rede, no Cenário A.

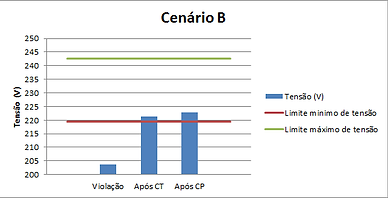

Figura 6 - Exposição de resultados tendo em conta cada Caso em estudo, no Cenário B.

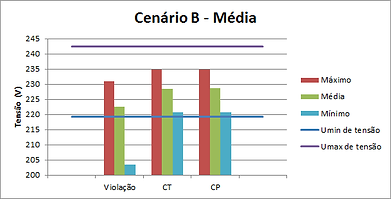

Figura 8 - Evolução dos valores minimo e máximo de tensão de toda a rede durante e após deteção de violação na rede, no Cenário B.

As tensões passaram para valores dentro dos limites de tensão estabelecidos e os problemas são resolvidos tanto nas horas de vazios como nas horas de ponta de produção e nas horas de ponta de consumo (cenários de sobretensão e subtensão).

Os resultados desta tese sugerem que o modelo de CP é competitivo mesmo não tendo um comportamento tão reﬁnado como no caso CT.

Finalmente, é de extrema importância frisar que as estratégias de controlo de tensão desenvolvidas constituem ferramentas de apoio à operação da rede, integradas numa estrutura de redes inteligentes.

Estas ferramentas não devem assim em situação alguma servir como ferramentas de planeamento de redes, destinando-se unicamente a apoiar a operação das mesmas.
